Vad materialet inuti en brandsläckare egentligen heter

Gå längs monteringslinjen för en 4 kg ABC torrpulversläckare och tre olika komponenter gör anspråk på namnet "släckaren": stålcylindern som håller trycket, ventilenheten som kontrollerar utsläppet och pulvret som kväver elden. Endast den sista svarar på frågan i rubriken, och endast den sista är den artikel som de flesta köpare glömmer att skriva i specifikationen.

Materialet som förvaras inuti en brandsläckare kallas släckmedlet. På arbetsorder och packlistor visas det också som laddning, fyllning eller nyttolast. I standardrelaterade dokument och översatta tekniska filer möter du ordet släckmedel. Agenten är inte drivmedlet. Kväve, eller en liten koldioxidpatron, tillhandahåller pushen; medlet tillhandahåller släckkemin. Att blanda ihop de två är ett av de snabbaste sätten att ta emot fel container på en containerlast.

En ABC multifunktionsenhet gör namngivningen konkret. Dess medel är monoammoniumfosfat, ett finmalt pulver som ser ut som blekgult talk och är behandlat med silikon så att det fortsätter att flyta istället för att packas till ett fast block under transport. Siffran på etiketten - 1 kg, 2 kg, 4 kg, 9 kg, 12 kg - är medlets vikt, inte vikten av den färdiga apparaten. En komplett 4 kg torr pulversläckare, när cylinderskal, mässingsventil, slang, horn, fäste och etikett har lagts till, tippar vanligtvis vågen någonstans mellan 7,5 och 9 kg. Fraktpriser byggda på "4 kg multiplicerat med 500 stycken" kommer alltid tillbaka när pallen vägs i hamnen.

Sökbeteende kring denna fråga visar på ett andra lager av förvirring. Man frågar också vad gasen inuti en brandsläckare heter (drivmedlet, vanligtvis kväve), vad röret inuti heter (hävertröret, ibland översatt som dopprör eller upptagningsrör) och vad hela den övre sektionen kallas (ventilenheten). Var och en av dessa tre delar har sin egen specifikation, sitt eget felläge och sitt eget bytesintervall, varför en enda rad på en inköpsorder sällan räcker för att beskriva vad som faktiskt finns inuti en cylinder.

Ämnet inuti: medel, medium, laddning och drivmedel

Fyra ord används nästan omväxlande i handeln, och vart och ett betyder något lite annorlunda. Att sortera ut dem innan ett specifikationsblad skrivs sparar en hel omgång med prover och en vecka med e-postmeddelanden.

Skillnaden mellan lagrat tryck och patrondrivna enheter hör också hit, eftersom det förändrar vad som fysiskt finns inuti cylindern. I en högtryckssläckare delar medlet och kvävedrivmedlet på samma utrymme. Cylindern laddas genom ventilen till sitt arbetstryck och mätaren visar det trycket vid varje ögonblick av enhetens liv. I en patrondriven brandsläckare håller cylindern medlet vid atmosfärstryck och en liten CO2-patron sitter inuti eller bredvid ventilen. Genom att trycka på spaken driver en punkteringsstift in i patronen, gas svämmar över cylindern och medlet drivs ut. Ingenting alls händer förrän stiftet rör sig, vilket är anledningen till att en patronstyrd enhet inte har någon meningsfull tryckavläsning före urladdning.

Patrontyper dominerar större hjul- och vagnenheter och dyker upp ofta på marknader där lång lagringstid är viktig, eftersom medlet inte sitter under press på flera år. Lagrade trycktyper dominerar bärbara storlekar och är enklare att serva, men de är helt beroende av en permanent tätningshållning under hela serviceintervallet. Båda designerna sätter samma tre saker inuti cylindern: medlet, en gasvolym och ett rör som når ner mot basen.

Från lock till basring: vad som sitter inuti en enhet med lagrat tryck

Ta en torr pulversläckare med lagrat tryck förutom uppifrån och ner och listan över inre delar visar sig vara längre än de flesta förväntar sig. Det är värt att känna till listan, eftersom de delar som misslyckas nästan aldrig är de som folk misstänker när ett klagomål kommer in.

Sifonröret förtjänar ett eget stycke. Det är ett styvt eller halvstyvt rör, vanligtvis plast eller metall, gängat eller pressat in i ventilinloppet och kapat till en längd som stannar några millimeter ovanför cylinderbasens insida. Om röret är för kort finns pulver kvar i botten av cylindern efter urladdningen och den nominella brandprestandan kan inte uppnås. Om den är för lång och vidrör basen kan den avskurna änden täta mot cylindergolvet under utloppstryck. En skärlängdstolerans på ungefär plus eller minus två millimeter är normalt i produktionen, och den toleransen verifieras med en djupmätare snarare än med ögat. Vårt eget utbud av sifonrörsenheter specificeras av cylindervolym och ventilmodell snarare än av enbart brandsläckarens storlek, eftersom två 6 kg cylindrar tillverkade med olika verktyg kan skilja sig åt i inre djup med mer än själva toleransen.

Kväveutrymmet är den del som inte alls kan ses. Gasen upptar utrymmet ovanför agentbädden och dess tryck är vad mätaren visar. I en 4 kg enhet laddad till cirka 1,4 MPa, vilket är 14 bar, är den inblandade massan av kväve bara några gram. Det enda faktumet förklarar en hel del fältbeteende. En långsam läcka som tappar ett gram kväve tar månader innan den ser ut som nålkrypning, och en mätare som har flyttat två divisioner sedan den senaste servicen är en mycket starkare signal än en mätare som sitter på kanten av det gröna bandet. Det förklarar också varför påfyllningsservice är känsligt arbete: att tillsätta kväve är enkelt, att tillsätta rätt mängd kväve är den del som kräver en kalibrerad laddningsrigg.

Vad agenten heter i varje brandsläckarefamilj

Ordet "agent" blir användbart först när det är knutet till en familj. Sex familjer täcker nästan alla bärbara brandsläckare som säljs på internationella marknader, och var och en har ett kemiskt namn som bör stå konsekvent på etiketten, säkerhetsdatabladet och tullpapperet.

Två praktiska regler följer av den tabellen. Först bestämmer agenten materialet för allt det rör vid. Ett alkaliskt vått kemiskt medel kommer att angripa en vanlig ventilkropp i mässing under en lagringstid mätt i år, så våta kemiska enheter använder kroppar av rostfritt stål, pläterade skaft och EPDM- eller PTFE-tätningar. Torrt pulver är nötande och milt hygroskopiskt, så ventilsätet måste täta mot ett fast ämne snarare än mot en ren vätska. Koldioxid löses upp i många elastomerer under tryck och dekomprimeras sedan våldsamt, så tätningar måste väljas för snabbt gasdekompressionsbeteende snarare än för hårdhet enbart.

För det andra är agentvikten inte utbytbar mellan familjer. En liter vatten väger nära 1 kg, en liter skumpremix är liknande och en liter ABC-pulver väger ungefär 0,9 kg beroende på bulkdensitet och luftning. En cylinder på 9 liter blir inte automatiskt en 9 kg pulverenhet. Pulverbatchens bulkdensitet och fyllningshöjd hör båda till inköpsspecifikationen, annars kan den första och den femte sändningen prestera olika på samma brandtest.

Ventilenheten: där de flesta namngivningsfel börjar

Fråga tio personer vad toppen på en brandsläckare heter så hör du handtag, huvud, kåpa, beslag och mekanism. Det exakta namnet är ventilenheten, och inuti den sitter fler smådelar än i resten av släckaren ihopsatt.

Arbeta ner genom det: spaken eller klämgreppet trycker på ventilskaftet; stammen hålls stängd av en fjäder; ett säte, vanligtvis en gummi- eller PTFE-skiva, stängs mot ventilhusets öppning; en säkerhetsnål och manipuleringsförsegling låser spaken i vila; en tryckmätare eller en igensatt manometerport sitter på ena sidan; utloppet accepterar slangen, hornet eller munstycket; och på vissa modeller ventilerar en intern avlastningsanordning om cylindern är överfylld eller överhettad. På CO2-ventiler är avlastningsanordningen en sprängskiva snarare än en återställande ventil, eftersom när flytande koldioxid väl har expanderat finns det inget sätt att stänga ventilen igen.

Material följer agenten. Mässingskroppar dominerar torrpulver- och vattenenheter över hela världen, aluminiumkroppar väljs där vikten spelar roll, och rostfritt stål är standard för våtkemisk användning och för många marina godkända produkter. Tätningsföreningar väljs av medel snarare än efter pris: NBR för allmän torrpulver- och vattenservice, EPDM för koldioxid och vattenbaserade medel, PTFE för aggressiv kemi och hög temperatur, och silikon där drift med mycket låg temperatur förväntas. En ventil som är kemiskt korrekt men termiskt fel kommer att klara varje trycktest i en varm fabrik i juli och läcka i ett ouppvärmt lager i januari.

4–12 kg torrpulverbrandsläckarventil 1001 För 4–12 kg pulversläckare med lagrat tryck inkluderar denna mässings- eller aluminiumventil NBR/PTFE-tätningar, valfri mätare och 24±2 BAR avlastning. Visa produkt →

Den tolerans som betyder mest på en ventilenhet är inte gängan, det är säteskoncentriciteten. En stam som sitter en halv tiondels millimeter utanför mitten kommer fortfarande att hålla på bänken och kommer fortfarande att klara ett kort bubbeltest, men det kommer inte att hålla i fem år mot ett puder som aldrig helt slutar röra sig under transport. Köpare som begär säteskoncentricitetsdata, fjäderbelastningsdata och ett 24-timmars tryckhållningsrekord får mycket färre vinterklagomål än köpare som godkänner ett prov med ögonen på en fredagseftermiddag. Vridmomentvärden hör hemma i samma samtal: undervridna ventil-till-cylinder-leder läcker, övervridna leder spricker halsar och skadar själva sätet som designen beror på.

Vårt sortiment av torrpulver- och vattenventiler täcker 1 kg till 12 kg cylinderhalsar i lagertrycks- och patronversioner, med mässing, kopparpläterade och rostfria tillval, levererade med tätningssatser anpassade till medlet som ska fyllas. Att matcha en ventil med en agent i efterhand är där de flesta kompatibilitetsproblemen börjar.

Inuti en CO2-släckare: vätska, snö och en sprängskiva

En koldioxidsläckare har ett inre som inte beter sig som någon pulverenhet. Agenten är drivmedlet. Flytande CO2 sitter i cylindern under sitt eget ångtryck, cirka 5,7 MPa, vilket är cirka 830 psi, vid 20 °C. Det finns inget kväveutrymme, och de flesta bärbara modeller har ingen tryckmätare alls.

Inuti cylindern når ett kort dopprör mot botten, så att vätska snarare än ånga sugs av när ventilen öppnas. Vätskan passerar ventilen, expanderar genom en liten öppning och förvandlas till en blandning av gas och fina torrispartiklar. Den expansionen är orsaken till att hornet överhuvudtaget existerar: utsläppet lämnar ventilen med mycket hög hastighet, och ett kalt utlopp skulle sprida strömmen istället för att rikta den. Hornet låter också den expanderande gasen sakta ner och värmas något, och det är anledningen till att CO2-hornen byts ut som reservdelar snarare än att de repareras efter en knackning.

Två interna funktioner skiljer CO2 från allt annat. För det första är säkerhetsanordningen en sprängskiva, dimensionerad för att släppa långt över normalt lagringstryck men under cylindertesttrycket, och en skiva som ersatts med en felklassad del är värre än ingen service alls. För det andra utsätts tätningarna för en vätska som sväller och sedan dekomprimerar elastomerer snabbt, så blandningen och strängsprutningsgapet runt sätet har större betydelse än det nominella hårdhetstalet.

Eftersom det inte finns någon tryckmätare kontrolleras interiören efter vikt. En 5 kg CO2-släckare som har tappat 250 g laddning har förlorat en betydande del av sin kapacitet och visar ingenting på utsidan. Detta enda faktum är det starkaste argumentet för en månatlig vägningskontroll i alla anläggningar där CO2-enheter är det primära skyddet. Vårt utbud av CO2-ventiler täcker 2 kg till 9 kg bärbara cylindrar i mässing, koppar och rostfritt stål, med CE- och US-typ halsgängor, röda eller rostfria handtag och matchade sprängskivor.

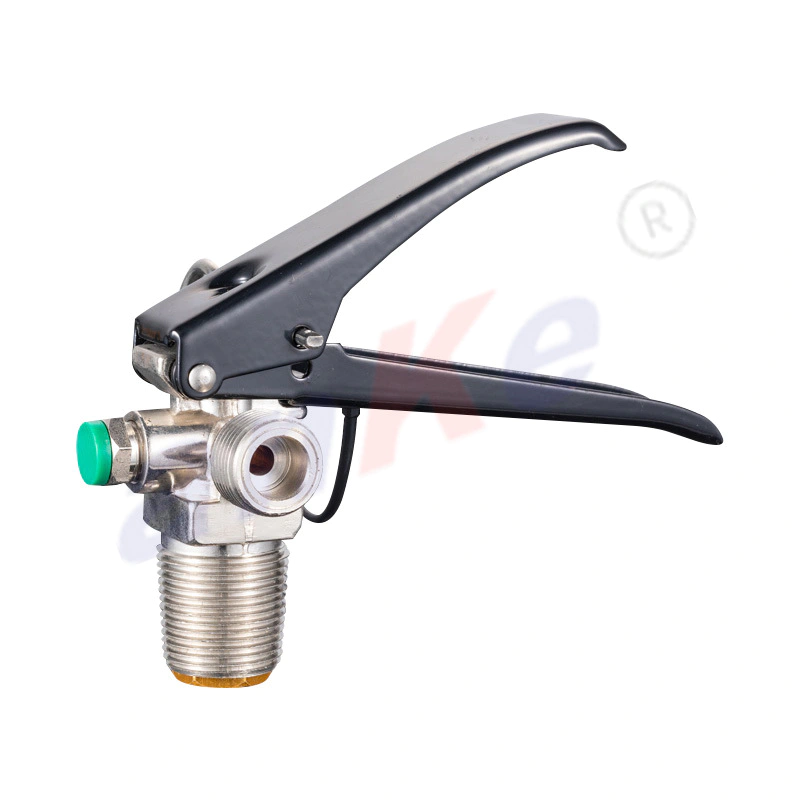

2–9 kg CO₂ Brandsläckare kopparventil 2005 För 2–9 kg CO₂-släckare har denna kopparventil PZ27.8 hals, W21.8 utlopp, M10x1 sifongänga och 200±15 BAR avlastning. Visa produkt →

Tryckbeteende: Läsa insidan genom mätaren

En tryckmätare mäter inte hur mycket medel som finns kvar. Den mäter trycket av kvävet i huvudutrymmet, och det trycket rör sig med temperaturen varje timme varje dag. För en kväveladdad enhet med lagrat tryck är förändringen ungefär 0,5 till 0,6 bar för varje 10 °C-skift, och det är tillräckligt förutsägbart att en servicetekniker kan beräkna vad en avläsning ska vara vid en given temperatur istället för att fördöma en cylinder som helt enkelt har övernattat i ett kylrum.

Gröna band är inställda av tillverkaren för att ha det acceptabla arbetsintervallet, vanligtvis i området 12 till 18 bar på många CE-märkta torrpulvermodeller och runt 195 psi, vilket är 13,4 bar, på många enheter i USA-stil. En nål som sitter strax under greenen vid minus 10 °C i ett ouppvärmt lager är inget fel. En nål som sitter i mitten av greenen en varm eftermiddag, i en enhet som satt längst ner på greenen tolv månader tidigare, är äkta kväveförlust och behöver uppmärksamhet.

Mekaniska fel ser likadana ut men är inte samma sak. En pekare som fastnar, en lins som har immatat från insidan och ett bourdonrör som har tagit en knackning ger alla avläsningar som inte stämmer överens med det faktiska trycket. Innan du byter ut en cylinder bör en tekniker jämföra mätaravläsningen med en kalibrerad testmätare som är monterad på ventilen och bekräfta att visaren rör sig fritt över hela sin rörelse. En pekare som har fastnat är en mätersättning. En genuint låg avläsning är ett cylinder- och tätningsproblem, och att byta mätare kommer inte att fixa det.

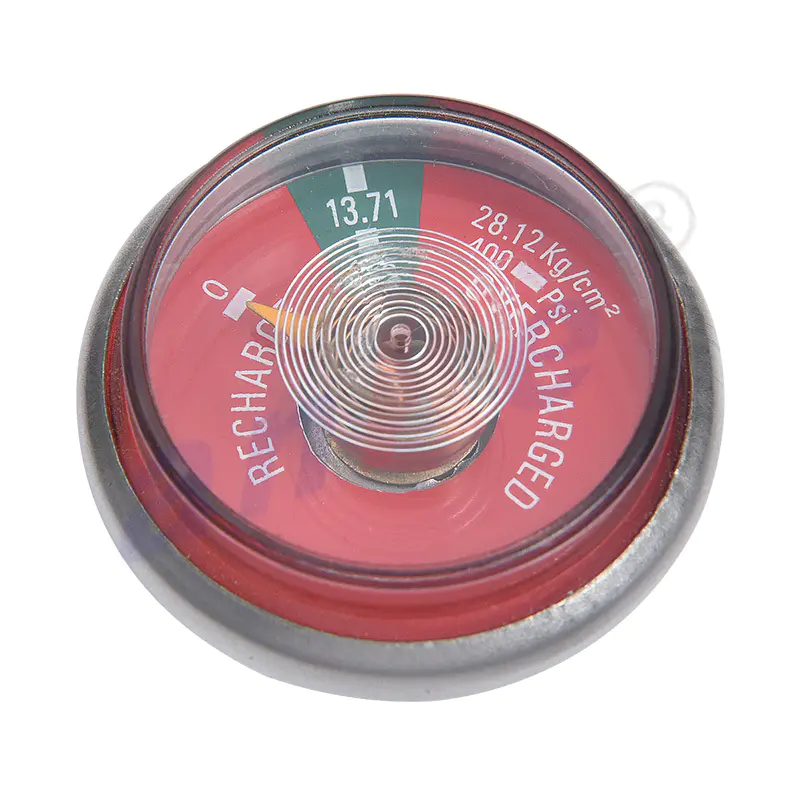

Brandsläckares tryckmätare för lagrade tryckenheter Jämför Bourdon-rörmätare för torrt pulver, vatten, skum, industriell och marin användning, med gröna driftzoner och gängalternativ; CO₂-släckare använder inga mätare. Visa produkt →

Hur insidan misslyckas: kakning, korrosion och åldrande av tätningar

Fältreturer kommer sällan med en dramatisk berättelse. De flesta interna fel är långsamma, osynliga och helt förutsägbara, vilket är goda nyheter för alla som skriver en specifikation, eftersom var och en av dem kan designas runt.

Kondensering förtjänar ett särskilt omnämnande eftersom det är felläget som förvånar importörer oftast. En cylinder fylld under en fuktig säsong, förseglad varm och sedan skickad genom en kall väg kommer att dra in fukt i alla tomrum som tätningen tillåter. Pulver som flödade fritt vid fabriksporten kan vara klumpig sex månader senare utan en enda mekanisk defekt. Det är därför påfyllningshallar är fuktkontrollerade, varför pulver lagras förseglat fram till fyllnadsögonblicket och varför ett tryckhållningsregister är viktigare än en visuell inspektion i ett färdigvarulager.

Verifiering innan ventilen dras ned

En fabrik som behandlar intern kvalitet som en checklista med tester, snarare än ett enda trycktest i slutet, kommer att producera cylindrar som beter sig på samma sätt under det femte året som under den första månaden. Sekvensen nedan är den som är viktigast för produkter med lagrat tryck och patrondrivna produkter.

1. Inkommande materialcertifiering för mässing, aluminium och rostfria komponenter, inklusive kemi och hårdhet där skaftet eller fjädern beror på det.
2. Rengöring och torkning av varje våt del. Alkaliska våta kemiska medel kräver passivering, och kvarvarande bearbetningsolja är ett garanterat framtida sätesfel.
3. Tätningskompatibilitet blötläggning, med tätningar som hålls i det faktiska medlet vid förhöjd temperatur i flera dagar och sedan mäts för svällning, hårdhetsförändring och kompressionsinställning.
4. Cylindersäker testning vid en multipel av arbetstryck, definierad av den regionala standarden, plus en intern inspektion innan något pulver introduceras.
5. Ventilläckagetestning i ett vattenbad vid arbetstryck, med ventilen både stängd och helt öppen, så spindeltätningen och sätetätningen verifieras var för sig.
6. Verifiering av sifonrörets snittlängd mot ritningstoleransen, med djupmätarregister som förs per parti.
7. Verifiering av fyllvikt inom plus eller minus två procent av nominellt, med bulkdensitet registrerad för varje pulverparti.
8. Ett 24-timmars tryckhållning efter laddning, följt av en sista mätaravläsning och en läckagekontroll vid mätarporten och påfyllningsöppningen.
9. Momentregistrering och batchspårbarhet, så att ett klagomål i årskurs tre kan spåras tillbaka till ett tätningsparti, ett pulverparti och ett specifikt skifte.

Design- och testkrav ställs regionalt. EN 3-serien gäller över hela Europa, UL 299 och UL 711 gäller i Nordamerika, ISO 7165 används internationellt och AS/NZS 1841 gäller i Australien och Nya Zeeland. En fabrik som driver en produktionslinje för alla fyra marknaderna måste föra fyra uppsättningar testprotokoll, och en importör som köper från en fabrik som inte kan producera dem köper ett löfte snarare än en produkt. Certifieringar som CE, ISO, TUV, MPA och BSI är bara meningsfulla när underliggande testdata kan visas för den exakta modellen som levereras, inte för en liknande modell från ett tidigare år.

Specifikationschecklista för köpare och ingenjörer

Nio rader på ett specifikationsblad förhindrar de flesta av de problem som beskrivs ovan. De tar tio minuter att skriva och de är värda en full behållare med undvikade returer.

1. Agentens familj och kemiska namn, inte bara brandklassen.
2. Agent fyllvikt med tolerans, plus bulkdensitetsintervall för pulver.
3. Drivmedelstyp och arbetstryck vid 20 °C, med acceptabelt temperaturdriftsområde.
4. Försegla föreningen med namn, med testrapporten för agentens kompatibilitet bifogad.
5. Ventilhus och spindelmaterial, inklusive pläteringsspecifikation där korrosionsbeständighet påstås.
6. Sifonrörsmaterial, innerdiameter och skärlängd, hänvisat till cylinderritningen.
7. Mätområde, gröna bandgränser och om en mätare överhuvudtaget krävs för CO2-modeller.
8. Service och reservstrategi, som täcker tätningar, dopprör, mätare och slangar för enhetens förväntade livslängd.
9. Etikett, säkerhetsdatablad och fraktdokumentation på destinationsspråket, inklusive korrekt transportklassificering.

Fraktstället förbises ofta. Många myndigheter klassificerar en laddad brandsläckare enligt UN 1044 för komprimerad eller flytande gas, medan vissa vätskeladdningar som skickas separat faller under UN 1774 för frätande brandsläckare. Att få den klassificeringen fel försenar en container i veckor, och det är inget en speditör kommer att rätta till för köparens räkning.

Matcha insidan med applikationen

Agentval följer brandrisken, inte prislistan. Om två agens båda har rätt klassificering, beror beslutet vanligtvis på rester, temperaturexponering eller materialet i den omgivande utrustningen.

• Fordonsmotorrum och hytter: 1 kg till 2 kg ABC-pulver med lagrat tryck med en högtemperaturtätning och ett fäste klassat för vibrationer.
• Storkök och matlagningslinjer: våta kemiska enheter med våta delar av rostfritt stål, eftersom medlet måste förtvåla varm matolja och förbli stabilt i flera år i alkaliskt tillstånd.
• Elkopplingsrum och styrskåp: CO2 eller renmedel, eftersom ingen av dem lämnar rester på plintar eller kretskort.
• Lager, verkstäder och lastutrymmen: 6 kg till 12 kg torrt pulver eller skum, där prioritet är snabb nedbrytning framför sanering.
• Metallbearbetning och bearbetning: Klass D-pulver anpassat till den specifika metallen, applicerat med ett låghastighetsmunstycke och aldrig använt på omgivande Klass A-material.
• Marin- och offshoretjänst: maringodkända ABC-enheter med korrosionsbeständiga fästen och pläterade ventilhus.
• Serverrum, arkiv och museer: renmedelsenheter eller fasta system, där utsläpp inte får skada innehållet.
• Hem och små kontor: 1 kg till 2 kg ABC-pulver eller en 2 kg CO2-enhet, vald för enkel hantering av en otränad användare.

Köksskydd är det tydligaste fallet där inredningen ska matcha risken exakt. En pulverenhet som släpps ut på en fritös kan stänka brinnande olja och har under laboratorieförhållanden visat sig förvärra en redan farlig situation. Klass K våtkemiska brandsläckare lös detta genom att reagera med oljan i stället för att kväva den ovanifrån, vilket är exakt varför den fuktade vägen för en våtkemikalieenhet är specificerad i rostfritt stål och dess tätningar väljs för alkalisk drift snarare än för kostnad.

Reservdelar, påfyllningar och de invändigas livslängd

Inuti en brandsläckare åldras agenten och hårdvaran i helt olika takt. Pulver, skumkoncentrat och våt kemikalielösning är förbrukningsvaror. Ventilenheten, sifonröret och cylindern är hållbara delar vars livslängd beror på lagringsförhållanden, vattenexponering och hur många gånger de har öppnats.

Servicepraxis varierar beroende på marknad, men ett vanligt mönster är så här. En månatlig visuell kontroll av ägaren täcker mätaravläsningen, säkerhetsnålen, manipuleringsförseglingen och uppenbar korrosion. En årlig professionell inspektion omfattar vikt, tryck, slangskick och funktionskontroll av spaken. Torrpulverenheter på flera marknader töms och fylls på på en femårscykel, eftersom pulver kan kompakteras även i en ljudcylinder, och det första hydrauliska testet av cylindern landar ofta runt tioårsgränsen. Bekräfta alltid schemat mot den standard som gäller där enheten är installerad, eftersom dessa intervall är inställda lokalt och inte är utbytbara mellan regioner.

Påfyllning introducerar en fråga som förtjänar ett direkt svar. Om en cylinder kommer in för ett femårigt agentbyte och går ut med originalventil, originaltätningar, originalmätare och original sifonrör, har köparen betalat för nytt pulver på gammal hårdvara. Nästa misslyckande kommer inom två år, och agenten kommer att få skulden för det. En ordentlig påfyllningsservice ersätter sätet, skafttätningarna, mätarens O-ring och alla rör som visar härdning eller deformation, och den kontrollerar igen sprängskivan på CO2-enheter. Det är en annan prisnivå, och det är den enda versionen som ger ett genuint förnyat femårsintervall.

Vanliga frågor om inredning av brandsläckare
